緊固件失效工藝缺陷原因有尺寸超差、螺紋精度不夠；高強(qiáng)度螺栓頭桿聯(lián)接處未進(jìn)行冷擠壓；變形不當(dāng)造成的晶粒不均勻等。裂紋在粗細(xì)晶粒交界處產(chǎn)生并擴(kuò)展， 見圖10-8。螺栓頭部金屬流線沒有沿螺栓頭部外形分布，見圖10-9。

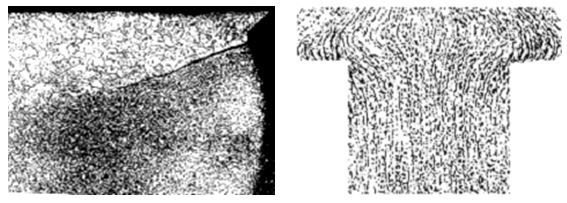

圖10-8粗細(xì)晶粒交界面上的裂紋 ×50              圖10-9螺栓頭部不合格金屬流線 50×

C. 螺紋滾壓工藝不當(dāng)造成的缺陷

螺紋滾壓時要求毛坯直徑和滾壓壓力符合工藝要求，當(dāng)毛坯直徑過大或滾壓壓力過大時，經(jīng)滾壓螺紋后有時螺紋端中心呈開口孔洞或出現(xiàn)內(nèi)部中心封閉孔洞，中心呈開口孔洞見圖10-10(a)；螺紋端中心呈開口孔洞的螺釘，其端面中心會呈不規(guī)則的孔洞缺陷，該缺陷不要與縮孔殘余相混淆。螺釘螺紋端頭表面中心呈不規(guī)則孔洞缺陷，見圖10-10(b)。

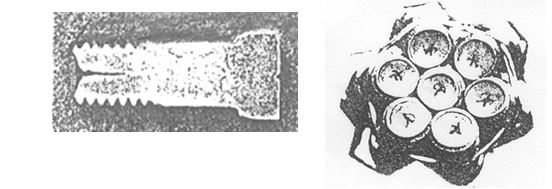

圖10-10(a) 螺釘螺紋端中心開口孔洞    圖10-10(b)螺釘螺紋端中心不規(guī)則孔洞

D. 自鎖螺母加工工藝不當(dāng)安裝時收口端產(chǎn)生裂紋

自鎖螺母的自鎖性能靠螺母收口后產(chǎn)生，自鎖螺母的收口方式主要有兩種形式，兩點(diǎn)收口和三點(diǎn)收口。尺寸過小，螺母起不到自鎖作用；收口尺寸過大，螺母裝配時收口端容易產(chǎn)生裂紋，見圖10-11。

圖10-11  螺母收口端裂紋
