(1)  六角頭螺栓應力腐蝕斷口

SCM440鋼六角頭螺栓安裝使用一段時間后在頭下圓角位置發現斷裂，斷口平齊無明顯塑性變形，存在明顯銹蝕，斷口為應力腐蝕斷口，見圖7-94。

                  圖7-94 應力腐蝕斷裂形貌

（2） 45鋼螺栓應力腐蝕開裂失效

45鋼螺栓在露天安裝使用，使用環境為腐蝕環境，使用一段時間后，螺栓開裂失效，開裂螺栓見圖7-95。

（3） SCM435鋼六角頭螺栓應力腐蝕斷口

12.9級SCM435鋼六角頭螺栓在應力腐蝕環境中使用，在使用一段時間后螺栓斷裂，斷裂位置在螺栓頭下圓角處，斷面平齊無明顯塑性變形，銹蝕嚴重，螺栓頭下應力腐蝕斷口，見圖7-96。

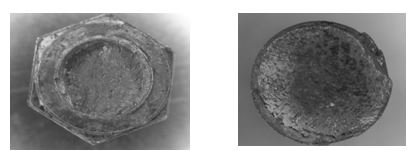

 圖7-95 螺栓應力腐蝕斷口形貌   圖7-96螺栓頭下應力腐蝕斷口形貌
