緊固件夾雜缺陷金相分析
緊固件及用材中常見的夾雜物缺陷，主要為顆粒球狀氧化物、長條狀的硫化物、不規(guī)則的多邊形硅酸鹽夾雜物等。判定標(biāo)準(zhǔn)為《GB/T 10516-2005 鋼中非金屬夾雜物含量的測定方法》。根據(jù)判定標(biāo)準(zhǔn)對螺栓的縱向剖面進(jìn)行夾雜物評定。
(1) 42CrMo鋼螺栓的氧化物夾雜
采用《GB/T 10516-2005 》標(biāo)準(zhǔn)，鋼中非金屬夾雜物含量的測定方法，對42CrMo鋼螺栓縱向剖面進(jìn)行夾雜物檢查與評定。
夾雜物主要為顆粒球狀氧化物， 標(biāo)準(zhǔn)判定：DS類（單顆粒球狀類）為2.5級；D類（球狀氧化物）粗系2級，細(xì)系2級，見圖8-100。

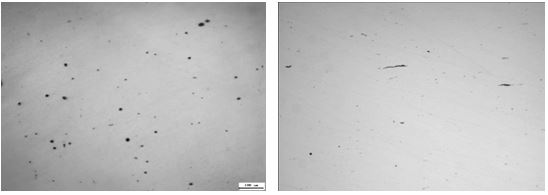

圖8-100 氧化物夾雜 圖8-101 硫化物夾雜和氧化物夾雜
（2）40Cr鋼緊固件的硫化物和氧化物夾雜
對40Cr鋼螺栓進(jìn)行夾雜物檢查，夾雜物主要為硫化物夾雜、氧化物夾雜。根據(jù)《GB/T 10516-2005 》標(biāo)準(zhǔn)對螺栓縱向剖面夾雜物判定：A類（硫化物夾雜、細(xì)系）2級；D類球狀氧化物夾雜為1.5級。見圖8-101。
（3）螺栓常見的氧化物夾雜
緊固件用材氧化物夾雜（顆粒狀、球狀）根據(jù)標(biāo)準(zhǔn)《GB/T 10516-2005 鋼中非金屬夾雜物含量的測定方法》判定，見圖8-102。
圖8-102 氧化物夾雜
(4) 35K螺栓用材中的硫化物夾雜
緊固件用材的夾雜物檢查中，硫化物夾雜的現(xiàn)象一般少于氧化物。35K螺栓的夾雜物為硫化物夾雜，根據(jù)《GB/T 10516-2005》標(biāo)準(zhǔn) ，鋼中非金屬夾雜物含量的測定方法對硫化物夾雜進(jìn)行判定，硫化物夾雜見圖8-103、圖8-104。

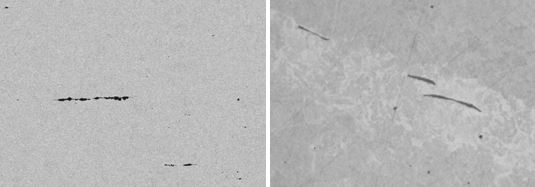

圖8-103 硫化物夾雜 圖8-104 硫化物夾雜
浙公網(wǎng)安備 33042402000106號
