緊固件淬火開裂金相形貌分析
（1） 緊固件熱處理時(shí)因淬火溫度過高、淬火保溫時(shí)間過長(zhǎng)、淬火冷卻介質(zhì)選擇不當(dāng)、淬火冷卻操作不當(dāng)、均會(huì)造成淬火裂紋。螺栓、螺母的淬火裂紋見圖10-13(a) 、圖10-13 (b)。

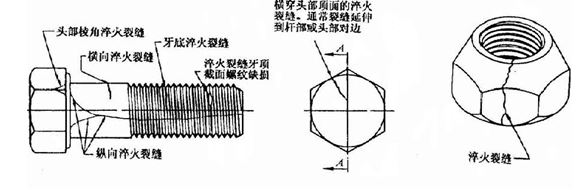

圖10-13 (a) 螺栓淬火裂紋 圖10-13 (b) 螺母淬火裂紋
(2) 高溫合金熱處理固溶時(shí)保護(hù)不當(dāng)?shù)谋砻鎸泳Ы缪趸?/span>
高溫合金緊固件的固溶熱處理要采用真空爐固溶或采用氬氣保護(hù)固溶，如果漏氣或真空度不夠或氬氣保護(hù)不好，均會(huì)造成緊固件表層晶界氧化，見圖10-14。
（3）45鋼銷子淬火裂紋
處于淬火開裂臨界尺寸范圍的碳素鋼緊固件淬火時(shí)，冷卻速度不當(dāng)容易產(chǎn)生淬火裂紋。Φ6㎜45鋼銷子淬火時(shí)產(chǎn)生縱向裂紋，見圖10-15。

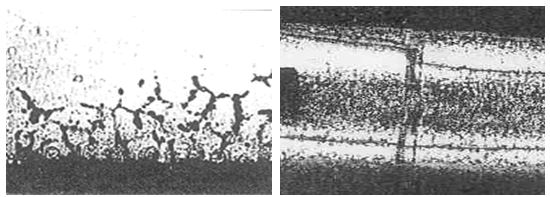

圖10-14 表面層晶界氧化 100× 圖10-15 結(jié)構(gòu)鋼銷子淬火裂紋
下一篇：預(yù)防緊固件失效的方法與措施
上一篇：六角螺栓裂紋形貌金相分析
浙公網(wǎng)安備 33042402000106號(hào)
