合金螺栓金相淬火分析
(1) 2A01合金螺栓
A. 2A01合金螺栓金相組織，見圖5-27。
圖5-27 2A01合金螺栓淬火時效金相組織 400×
B. 2A01合金螺栓熱處理工藝
淬火：鋁合金淬火爐，498℃40min，流動水冷
時效：自然時效4晝夜
(2)2A10合金螺栓
A.2A10合金螺栓金相組織，圖5-28。
圖5-28 2A10合金螺栓淬火時效金相組織 400×
B. 2A10合金螺栓熱處理工藝
淬火：鋁合金淬火爐，547℃×50min，流動水冷
時效：75℃×24h
（3） 2A11合金螺栓

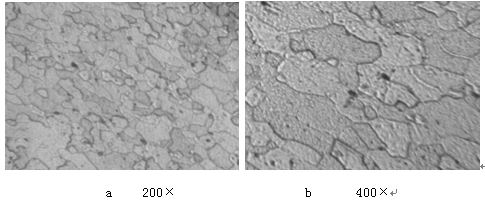

A. 2A11合金螺栓金相組織，見圖5-29(a,b)。
圖5-29 2A11合金螺栓淬火時效金相組織
B. 2A11合金螺栓熱處理工藝
淬火：鋁合金淬火爐，498℃ 60min，流動水冷
時效：自然時效4晝夜
(4) 7075合金螺栓

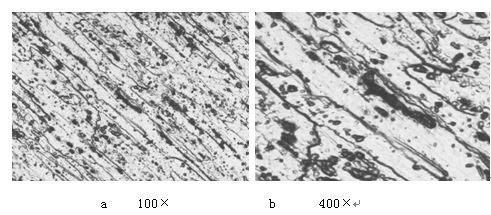

A. 7505合金螺栓金相組織，見圖5-30（a，b）。
圖5-30 7505合金螺栓淬火金相組織
B.7075合金螺栓（T73狀態(tài)）熱處理工藝：
淬火：鋁合金淬火爐，477℃×100min，流動水冷
下一篇：緊固件金相組織熱處理簡介
上一篇：鈦合金螺栓金相組織分析
浙公網(wǎng)安備 33042402000106號
