高溫合金螺栓熱處理工藝金相分析
(1) A286合金螺栓金相組織與熱處理工藝
A. A286合金螺栓金相組織，晶粒度為8級，見圖5-12(a,b)。

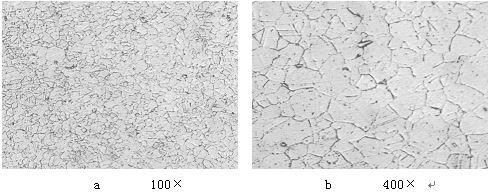

圖5-12 A286螺栓固溶時效金相組織
B. A286合金螺栓熱處理工藝
固溶：890℃×1.5h，油冷
時效：720℃×16h，氣冷。
(2) GH2132合金螺栓
A. GH2132合金螺栓金相組織，晶粒度為5～6級，見圖5-13(a,b)。
a 100× b 400×

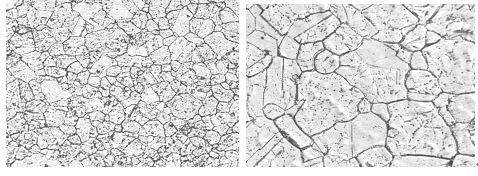

圖5-13 GH2132螺栓固溶時效金相組織
B. GH2132螺栓熱處理工藝
固溶：980℃ 1.5h， 油冷
時效：720℃ 16～20h， 氣冷
(3) GH159 合金螺栓
A. GH159合金螺栓金相組織，晶粒度為3～4級，見圖5-14(a,b)。

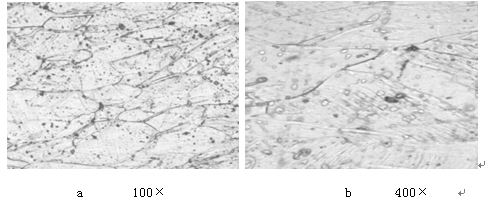

圖5-14 GH159螺栓時效金相組織
B. GH159螺栓熱處理工藝
GH159螺栓的原材料為冷拉變形(48％),冷拉變形后不采用固溶工藝，直接加工產品然后時效。時效：663℃×4～4.5h，氣冷。
(4) GH80A合金螺栓
A. GH80A合金螺栓金相組織，晶粒度為4～5級，見圖5-15(a,b)。

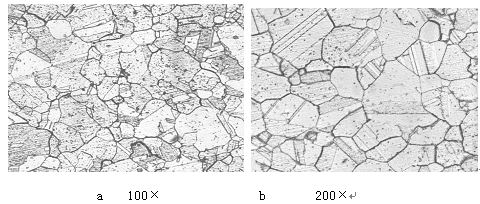

圖5-15 GH80A螺栓固溶時效金相組織
B. GH80A螺栓熱處理工藝
固溶：1080℃保溫 8h，氣冷
時效：700℃保溫 16h，氣冷
(5) GH141合金螺栓

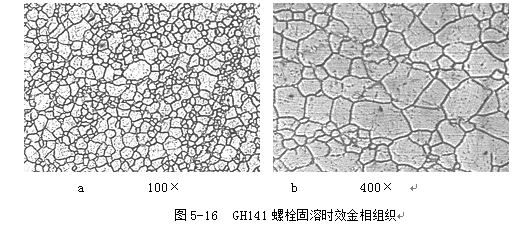

A. GH141合金螺栓金相組織，晶粒度為7～8級，見圖5-16(a,b)。
B. GH141螺栓熱處理工藝
固溶：1030℃ 1h，油冷或氣冷
時效：760℃ 16h，氣冷
(6) GH4698螺栓
A. GH4698合金螺栓金相組織，晶粒度為3～4級，見圖5-17(a,b)。

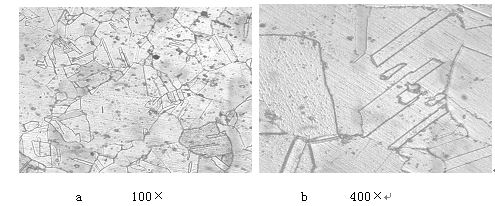

圖5-17 GH4698螺栓固溶時效金相組織
B. GH4698螺栓熱處理工藝
固溶：1100℃ 8h，氣冷+1000℃ 4h，氣冷
時效：770℃ 16h，氣冷
(7) GH4049螺栓

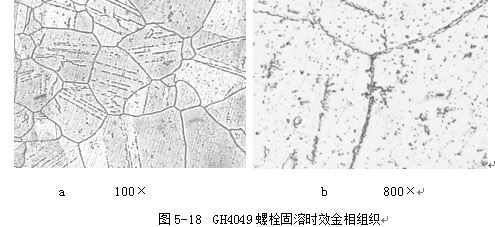

A. GH4049合金螺栓金相組織，晶粒度為3～4級，見圖5-18(a,b)。
B. GH4049螺栓熱處理工藝
固溶：1050℃ 1h，油冷或氣冷
時效：760℃ 16h，氣冷
(8) GH3030合金螺栓
A. GH3030合金螺栓金相組織，晶粒度為6～7級，見圖5-19(a,b)。
a 100× b 400×

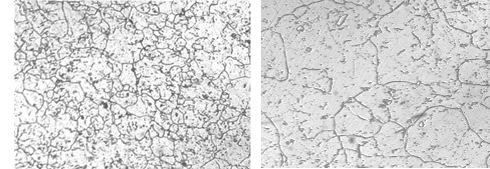

圖5-19 GH3030螺栓固溶時效金相組織
B. GH3030螺栓熱處理工藝
固溶：1030℃1h，油冷或氣冷
時效：760℃16h，氣冷
(9) GH4169合金螺栓
A. GH4169合金螺栓金相組織，晶粒度為6級，見圖5-21。
圖5-21 GH4169螺栓固溶時效金相組織 100×
B. GH4169合金螺栓熱處理工藝
固溶：954℃ 1.5h，氣冷
時效：718℃保溫8 h，以56℃/h冷速冷到621℃保溫8 h，氣冷。
(10) GH738螺栓
A. GH738合金螺栓金相組織，晶粒度為5～6級，個別3級，見圖5-22。
B. GH738合金產品熱處理工藝
固溶：1030℃ 1h，油冷或氣冷
穩定化：850℃ 4h，氣冷
時效：760℃ 16h，氣冷
（11） GH4169螺栓螺紋滾壓加工后的晶粒流線組織
GH4169螺栓螺紋滾壓加工后，螺紋經滾壓加工造成晶粒組織因滾壓產生變形拉長，形成晶粒流線組織，見圖5-23
（a，b）。

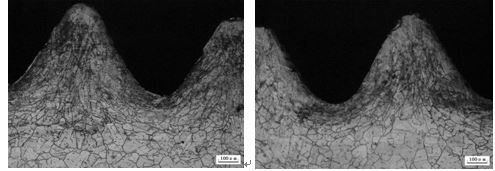

圖5-23 GH4169螺栓滾壓加工后的晶粒流線組織
