鋼材在不同熱處理狀況下的金相組織展現(xiàn)
鋼鐵材料不同熱處理狀態(tài)下的金相組織，其中一種組織采用兩張圖片者，其放大倍數(shù)分別為100倍（a）和500倍（b）。

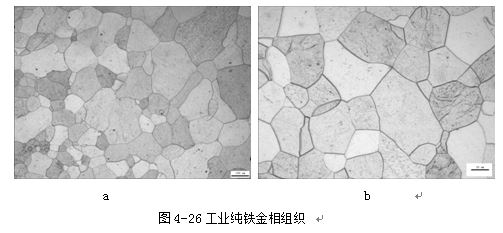

工業(yè)純鐵退火后的金相組織，見(jiàn)圖4-26。
說(shuō)明：工業(yè)純鐵 退火狀態(tài) 白色等軸多邊形晶粒為鐵素體，深色線為晶界。
碳鋼的退火

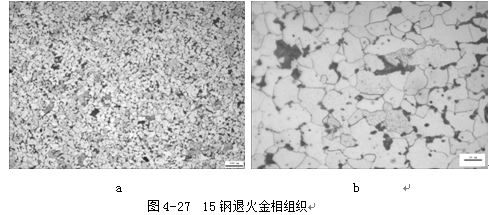

（1）15鋼退火金相組織，見(jiàn)圖4-27。
說(shuō)明：15鋼 退火狀態(tài) 鐵素體＋極少量珠光體
（2） 20鋼退火后的金相組織，見(jiàn)圖4-28。
a b
圖4-28 20鋼退火金相組織

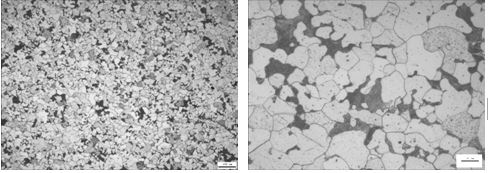

說(shuō)明：20鋼退火組織白色晶粒鐵素體＋深色塊狀珠光體（高倍可見(jiàn)層狀結(jié)構(gòu)）

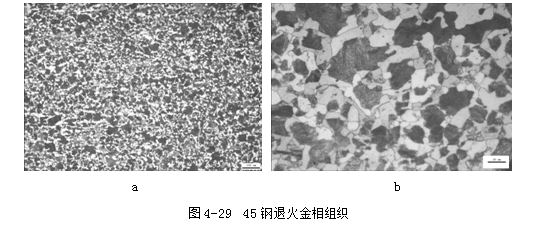

（3）45鋼退火金相組織，見(jiàn)圖4-29。
說(shuō)明：45鋼退火狀態(tài) 白色晶粒為鐵素體，深色塊狀為珠光體

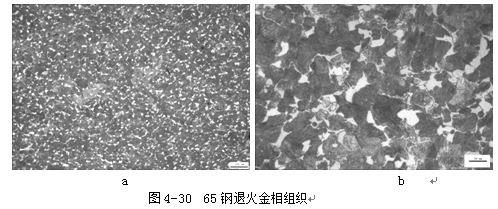

說(shuō)明：65鋼 退火狀態(tài) 大部分的深色組織為珠光體，白色為鐵素體。

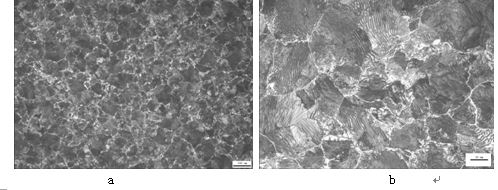

（5） T12鋼退火后的金相組織，見(jiàn)圖4-31。
圖4-31 T12鋼退火金相組織
說(shuō)明：T12 鋼 退火狀態(tài) 基體為珠光體，晶界白色網(wǎng)狀物為二次滲碳體

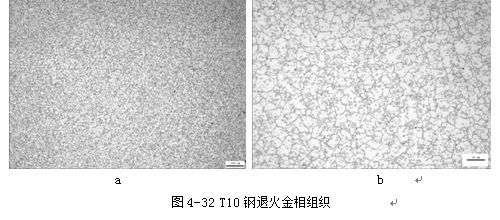

(6) T10鋼球化退火金相組織，見(jiàn)圖4-32。
說(shuō)明：T10鋼 球化退火狀態(tài) 基體為鐵素體，球狀顆粒為滲碳體

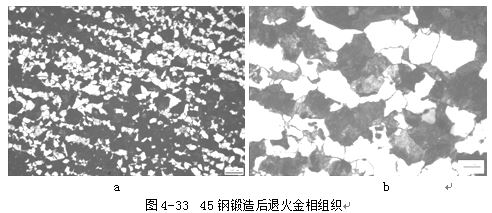

(7) 45鋼鍛造后退火金相組織，見(jiàn)圖4-33。
說(shuō)明：45鋼 鍛造退火狀態(tài) 白色塊狀鐵素體和黑色塊狀珠光體，帶狀組織

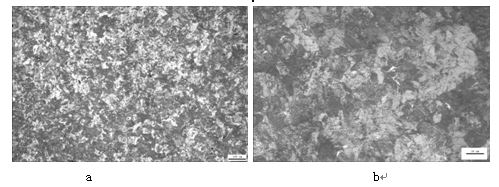

T8鋼正火金相組織，見(jiàn)圖4-34。
圖4-34 T8鋼正火金相組織
說(shuō)明：T8鋼 正火狀態(tài) 細(xì)珠光體，片層間距小。
“推薦閱讀”
- 分享：線材拉拔斷裂缺陷分析
- 分享：S30408不銹鋼法蘭開(kāi)裂原因
- 分享：連桿螺栓斷裂原因
- 分享：增材制造不銹鋼的組織和性能
- 分享：新能源客車(chē)電容支架安裝螺栓的斷裂原因分析
- 分享：兩種形狀試樣的室溫旋轉(zhuǎn)彎曲疲勞性能的對(duì)比分析
- 分享：7075-T73鋁合金高鎖螺母斷裂原因
- 分享：1000 MW核電機(jī)組主蒸汽隔離閥基板塊螺栓裂紋分析
- 國(guó)檢檢測(cè) | 通過(guò)Nadcap體系材料測(cè)試實(shí)驗(yàn)室擴(kuò)項(xiàng)及監(jiān)督現(xiàn)場(chǎng)評(píng)審
- 分享：１０.９級(jí)高強(qiáng)螺栓頭部斷裂原因分析
浙公網(wǎng)安備 33042402000106號(hào)
